Норийные вышки

Проектируем и считаем норийные вышки.
Безликая картинка, которая в финале превратиться в конструкцию
Норийная вышка - пространственная конструкция, в которой закреплена нория. Мне посчастливилось разработать пару таких и после строительства ходить по ним.

Начало было положено как обычно - есть высота и габариты, который складываются из условий эксплуатации и возможного размещения оборудования. В данном случае габариты в план вышки обусловлены исключительно лестницей внутри вышки.

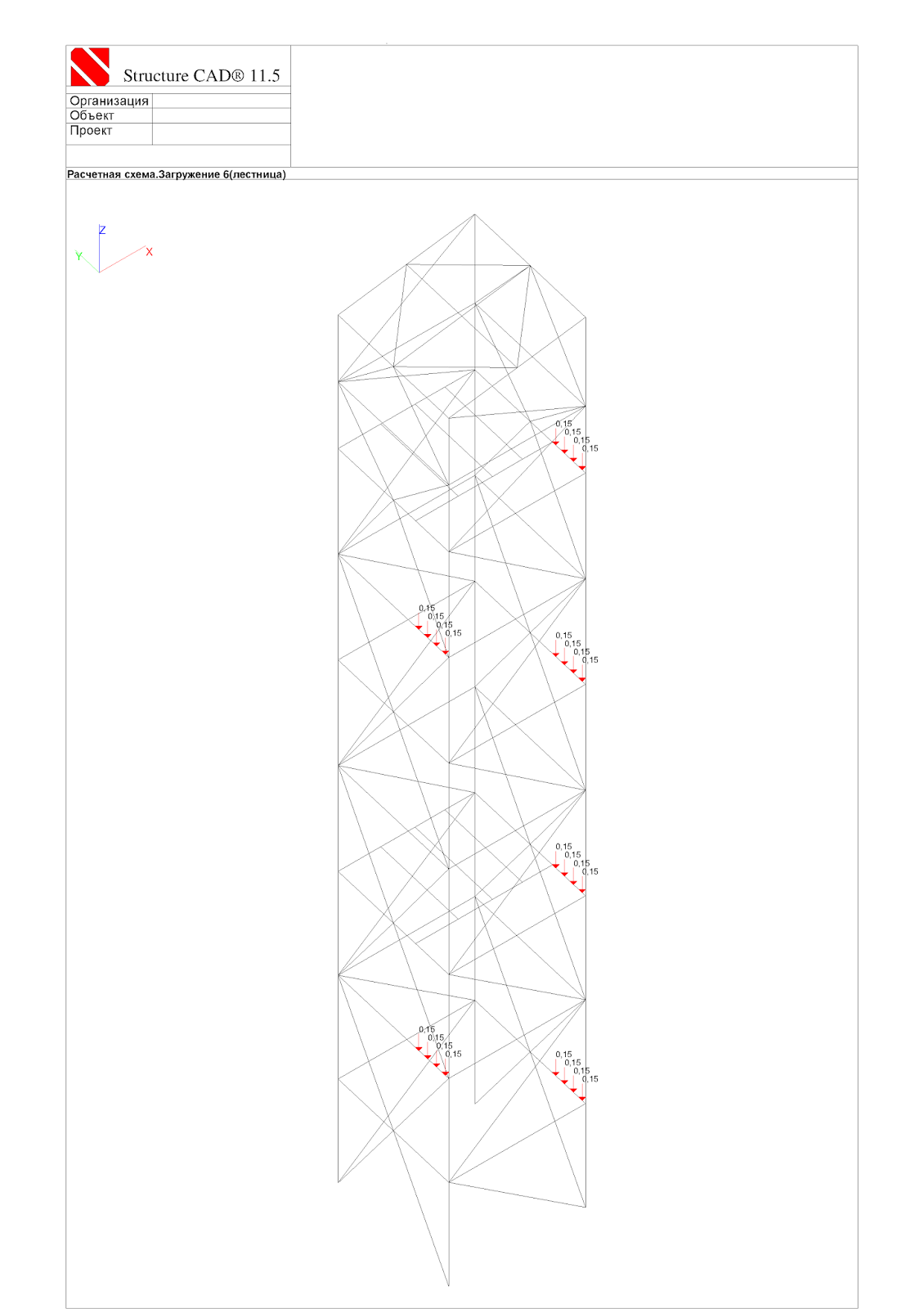

Загружения: собственный вес, покрытие, вес оборудования, технологическая нагрузка, снег и ветер. Тогда в далеком прошлом мне почему-то захотелось объединить вес оборудования, снег и профлист покрытия в одно закгружение. Не могу найти себе оправдания, но так не следует поступать, хотя бы при передачи документации на экспертизу.
Зачем-то была предпринята попытка рассчитать с учетом температурно-климатического воздействия, хотя в данном случае это не актуально. Седьмое загружение в себе таит следующее - изначально вышка не должна была быть обшита. Но я перестраховался и собрал ветер на пояса как-будто она со всех сторон обшита и добавил пульсацию. В итоге я оказался близок - обшили только верхнюю часть вышки где должно быть оборудование.
Элементы конечно же прошли, но моя осторожность сильно отразилась на фундаментах
Но никто не придал этому значения.
Металл я чертил со всей душой, в лучших традиция старой мощной школы, образца 60-х годов.


4 комментария:

Анонимный комментирует...

А где сам расчет? Только общие слова

Анонимный комментирует...

Как, по вашему, должен выглядеть расчёт?

Анонимный комментирует...

http://www.your-goal.ru/cad/scad/examples

Васян комментирует...

Цель проекта рассказать как можно решить задачу, а не показать как здорово я её решил
